Quel est l'effet du type de raccordement à bride sur la flexibilité du pipeline ?

Quel est l'effet du type de raccordement à bride sur la flexibilité du pipeline ?

Les raccords à brides jouent un rôle crucial dans la conception et le fonctionnement des systèmes de tuyauterie. Ils sont utilisés pour connecter des tuyaux, des vannes, des pompes et d'autres équipements, fournissant ainsi un moyen d'assembler et de démonter le pipeline à des fins de maintenance, d'inspection ou de modification. Parmi les différents types de brides, les brides à enfiler sont un choix populaire et je suis un fournisseur de brides à enfiler. Dans ce blog, nous explorerons comment le type de connexion à bride, en particulier les brides à enfiler, affecte la flexibilité du pipeline.

Comprendre la flexibilité des pipelines

La flexibilité d'un pipeline fait référence à la capacité d'un pipeline à absorber la dilatation thermique, la contraction, les vibrations et autres mouvements mécaniques sans causer de contraintes excessives ni endommager les composants du pipeline. Un pipeline flexible peut s'adapter aux changements de température, de pression et aux charges externes, garantissant ainsi l'intégrité et la fiabilité à long terme du système.

Plusieurs facteurs influencent la flexibilité du pipeline, notamment le matériau du tuyau, le diamètre du tuyau, l'épaisseur de la paroi, la longueur du pipeline et le type de supports et de retenues. Les connexions à brides ont également un impact significatif sur la flexibilité du pipeline, car elles peuvent soit améliorer, soit restreindre le mouvement du pipeline.

Brides à enfiler : un aperçu

Les brides à enfiler sont l'un des types de brides les plus couramment utilisés dans les systèmes de canalisations. Ils sont conçus pour glisser sur l’extrémité du tuyau et sont ensuite soudés en place. Les brides à enfiler ont un diamètre intérieur légèrement plus grand que le diamètre extérieur du tuyau, ce qui permet une installation facile. Il existe différents matériaux disponibles pour les brides à enfiler, tels que l'acier inoxydable et l'acier au carbone. Vous pouvez trouver plus d'informations surBride à enfiler en acier inoxydableetBride coulissante en acier au carbonesur notre site Internet.

Le principal avantage des brides à enfiler est leur facilité d'installation. Ils nécessitent moins de précision d'alignement par rapport à d'autres types de brides, telles que les brides à col soudé. Cela en fait une option rentable pour de nombreuses applications. De plus, les brides à enfiler peuvent être utilisées dans des applications à basse pression et non critiques où le besoin de connexions à haute résistance n'est pas aussi crucial.

Effets des brides à enfiler sur la flexibilité du pipeline

1. Rigidité réduite

Par rapport à certains autres types de brides, les brides à enfiler offrent généralement un niveau de rigidité relativement inférieur au raccordement du pipeline. Puisqu'ils ne sont soudés que sur la surface extérieure du tuyau, ils n'offrent pas autant de retenue qu'une bride à col soudé, qui est entièrement soudée à la paroi du tuyau. Cette rigidité réduite permet au pipeline d'avoir plus de liberté de mouvement, ce qui peut être bénéfique dans les situations où la dilatation ou la contraction thermique est importante.

Par exemple, dans un système de canalisations soumis à d’importantes variations de température, la capacité du pipeline à se dilater et à se contracter sans être trop limité par les raccords à brides est essentielle. Les brides à enfiler peuvent aider à s'adapter à ces mouvements, réduisant ainsi le risque de défaillances induites par des contraintes telles que des fissures ou des fuites.

2. Impact sur l'absorption des vibrations

Les systèmes de pipelines sont souvent soumis à des vibrations provenant de diverses sources, telles que des pompes, des compresseurs ou un débit de fluide. Les brides à enfiler peuvent contribuer à l'absorption des vibrations du pipeline. La nature relativement flexible de la connexion à bride à enfiler lui permet d'agir comme un tampon, réduisant ainsi la transmission des vibrations à travers le pipeline.

Ceci est particulièrement important dans les applications où des vibrations excessives peuvent causer des dommages par fatigue aux composants du pipeline ou affecter les performances de l'équipement connecté au pipeline. En réduisant les niveaux de vibration, les brides à enfiler peuvent contribuer à prolonger la durée de vie du système de canalisations et à améliorer sa fiabilité globale.

3. Facilité de modification

Un autre aspect lié à la flexibilité des pipelines est la possibilité de modifier le système de pipelines. Les brides à enfiler facilitent la modification de la disposition du pipeline ou le remplacement de composants. Si une section du pipeline doit être retirée ou remplacée, les brides à enfiler peuvent être coupées et de nouvelles peuvent être installées relativement rapidement et facilement.

Cette flexibilité de modification est précieuse dans les environnements industriels où les changements de processus ou les mises à niveau des équipements sont courants. Il permet de créer un système de pipelines plus adaptable, capable de répondre aux exigences opérationnelles changeantes.

4. Limites des applications haute pression et haute température

Si les brides à enfiler offrent certains avantages en termes de flexibilité des pipelines, elles présentent également des limites. Dans les applications à haute pression et à haute température, la résistance relativement faible de la connexion à bride à enfiler peut devenir un problème. La zone de soudure limitée et le risque de fuite sous haute pression peuvent restreindre la capacité du pipeline à fonctionner en toute sécurité.

Dans de tels cas, des types de brides plus rigides, tels que des brides à souder, peuvent être nécessaires pour garantir l'intégrité du raccordement du pipeline. Cependant, pour de nombreuses applications à moyenne pression et moyenne température, les brides à enfiler peuvent toujours constituer une solution efficace tout en maintenant un niveau raisonnable de flexibilité du pipeline.

Considérations relatives à l'utilisation de brides à enfiler dans la conception de pipelines

1. Soudage approprié

Pour garantir les bonnes performances des brides à enfiler en termes de flexibilité des canalisations et de résistance des connexions, un soudage approprié est essentiel. Les soudures doivent être de haute qualité et répondre aux normes de soudage en vigueur. Une bride à enfiler bien soudée fournira une connexion sécurisée tout en permettant un certain degré de mouvement.

2. Système de soutien et de retenue

Outre le type de bride, le système global de support et de retenue du pipeline joue également un rôle crucial dans la détermination de sa flexibilité. Les brides à enfiler doivent être utilisées conjointement avec un système de support approprié pour garantir que le pipeline est correctement guidé et soutenu pendant le mouvement.

Par exemple, des joints de dilatation ou des tuyaux flexibles peuvent être utilisés en combinaison avec des brides à enfiler pour améliorer encore la capacité du pipeline à absorber les mouvements. Le système de support doit être conçu pour équilibrer le besoin de flexibilité avec la nécessité d'éviter tout mouvement excessif susceptible d'entraîner des dommages.

Conclusion

Le type de connexion à bride a un impact significatif sur la flexibilité du pipeline, et les brides à enfiler offrent des avantages uniques à cet égard. Leur rigidité réduite, leur capacité à absorber les vibrations et leur facilité de modification en font un choix approprié pour de nombreuses applications de pipelines, en particulier celles où un certain degré de mouvement est attendu.

Cependant, il est important de prendre soigneusement en compte les conditions de fonctionnement du pipeline, telles que les niveaux de pression, de température et de vibration, lors de la sélection du type de bride approprié. Dans certains cas, une combinaison de différents types de brides peut être nécessaire pour obtenir l’équilibre optimal entre flexibilité et résistance de connexion.

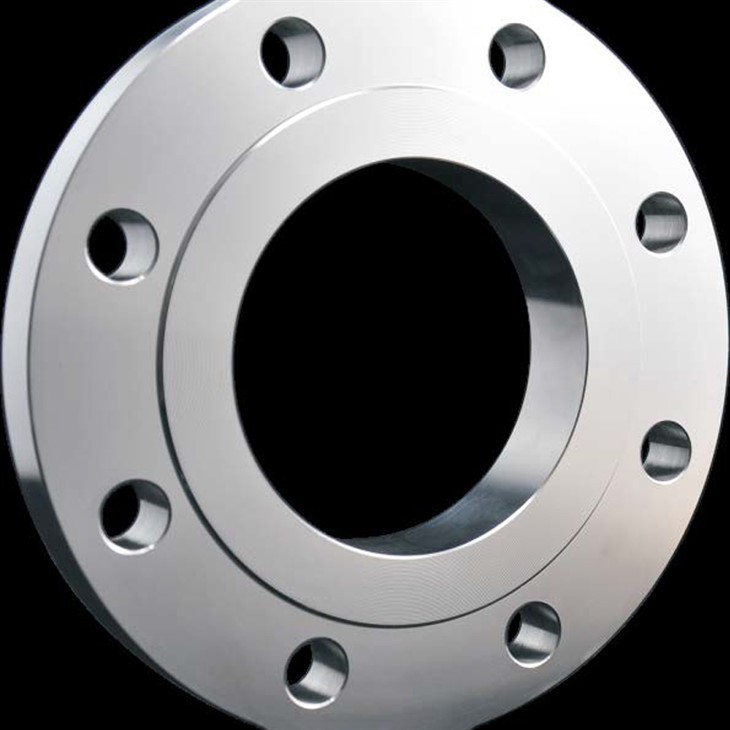

Si vous êtes intéressé à acheter des brides à enfiler pour votre projet de pipeline, qu'il s'agisseBride à enfiler à face surélevée en acier au carboneou d'autres types, nous sommes là pour vous fournir des produits de haute qualité et des conseils professionnels. Contactez-nous pour démarrer une discussion sur l'approvisionnement et trouver la meilleure solution de bride pour vos besoins.

Références

1. Miller, RW (2016). Manuel d'ingénierie de mesure de débit. McGraw - Éducation sur les collines.
2. Code de tuyauterie de processus ASME B31.3. Société américaine des ingénieurs en mécanique.
3. Normes TEMA pour les échangeurs de chaleur à calandre et à tubes. Association des fabricants d'échangeurs tubulaires.
